Вдавливание шпунта

Шпунтовые заграждения были разработаны для укрепления стен котлованов во время проведения строительных работ. Такое ограждение надежно уберегает рабочих и технику от обвалов грунта.

На территории Российской федерации метод статического вдавливания шпунта стали использовать только в конце 90-х годов 20 века. При возведении защитных сооружений из шпунтовых профилей в Америке и Европе большая часть строится именно таким методом.

Изначально шпунты были выполнены из дерева. Отличительной чертой шпунтованной доски являлось наличие шипа и паза на боковых сторонах доски. Они предназначались для надежного соединения отдельных досок в единый щит.

С развитием строительного мастерства и ростом масштаба строительства на смену деревянным шпунтам пришли железобетонные. Такая конструкция может являться не только временным ограждением, но и в дальнейшем нести опорную нагрузку при возведении постройки.

Недостатком такого типа шпунтов является их низкая устойчивость к сложным грунтам из-за чего они часто уходят в сторону, когда упираются в твердое препятствие. Также часто появляются трещины, так как железобетон очень чувствителен к изгибу.

Самым экономным вариантов является вдавливание металлических шпунтовых свай.

Способы погружения шпунта в грунт

Основными в современном строительстве являются 3 способа погружения шпунта:

1. Погружение забивкой;
2. Вибропогружение
3. Статическое вдавливание.

Погружение забивкой

Этот способ использовался еще для забивки первых свай в строительном деле. Основным достоинством является его технологическая простота и доступность всего необходимого оборудования.

К минусам стоит отнести необходимость в мощных и энергозатратных установках. Также при работе такого оборудования производится сильный шум и высокое ударное воздействие на грунт.

В случае, если шпунт попадет на какое-то препятствие при забивке ударным способом, то он может деформироваться, а вместе с ним и крепежный замок шпунта.

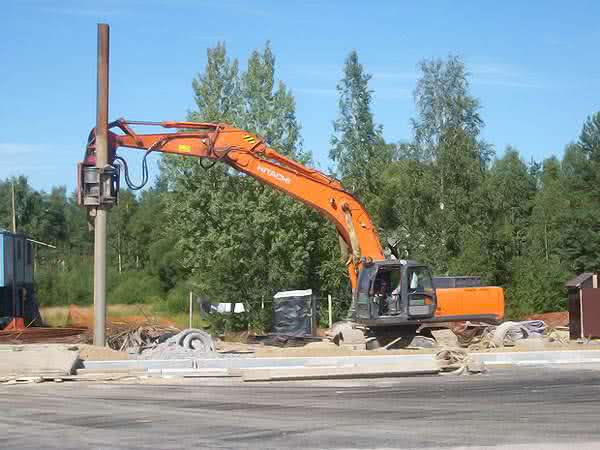

Вибропогружение шпунта

Вибропогружение шпунта более экономичный вариант в плане энергозатрат.  Также уровень создаваемого шума и вибраций заметно ниже, чем у ударной технологии. Что положительно сказывается на возможности проведения работ рядом с жилыми зданиями и охраняемыми объектами культуры.

Но сам механизм погружения под воздействием вибрации делает невозможным использование такой техники рядом с тоннелями метрополитена или крупных трубопроводных и иных магистралями.

Статическое вдавливание шпунта

Самая современная технология это статическое вдавливание шпунта Ларсена.

Отличный вариант при необходимости проведения работ в густозаселенном районе крупных городов или рядом с архитектурными памятниками.

Достоинства метода статического вдавливания

Основные плюсы использования при погружении шпунтовых свай метода вдавливания являются:

• Подходит для работы рядом с жилыми домами и объектами культуры ;
• Возможность проводить работы рядом с крупными трубопроводами и линиями метро из-за полного отсутствия вибрации и ударных нагрузок на грунт;
• Высокая скорость возведения заграждения и экономия бюджета строительства;
• Осадка всего заграждения проходит равномерно, как и процесс погружения в грунт;
• Использование современной спецтехники позволяет вести контроль погружения в режиме онлайн и вносить необходимые коррективы;
• Данная технология является дружелюбной по отношению к окружающей среде;
• Итоговая несущая способность всех свай, которые были установлены методом статического вдавливания выше в среднем на 10%, чем у свай установленных классическим ударным способом.

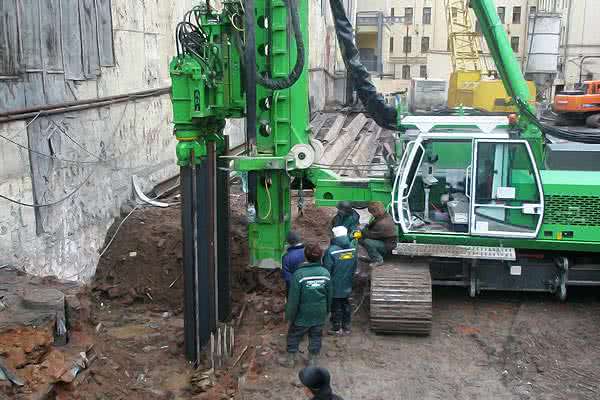

Технология установки шпунта методом вдавливания

При статическом методе вдавливания шпунтовой сваи, её устанавливают на планируемое место погружения, после чего гидравлическим приводом вдавливают в землю. Современная техника позволяет оказывать давление от тонны до нескольких десятков тонн.

За счет малой площади в сечении шпунтовая свая гораздо легче врезается в грунт, чем классическая железобетонная.

Смотрите на видео, как устанавливается шпунт в нашей компании:

Используемая техника и оборудование

Основной силой, которая используется во время процедуры погружения свай вдавливанием, является постоянная статическая нагрузка. Для таких целей используют сверх мощное строительное оборудование.

Все сваевдавливающие машины сконструированы по принципу бокового клинового захвата шпунта и погружения его в скважину, которая подготавливается заранее.

Современная электроника помогает вовремя скорректировать угол погружения шпунта и получить в итоге идеально ровный ряд свай. Также существует возможность создания шпунтовых заграждений круглой и угловой конфигурации.

Наибольшее распространение на рынке услуг по вдавливанию шпунтов получили несколько видов техники:

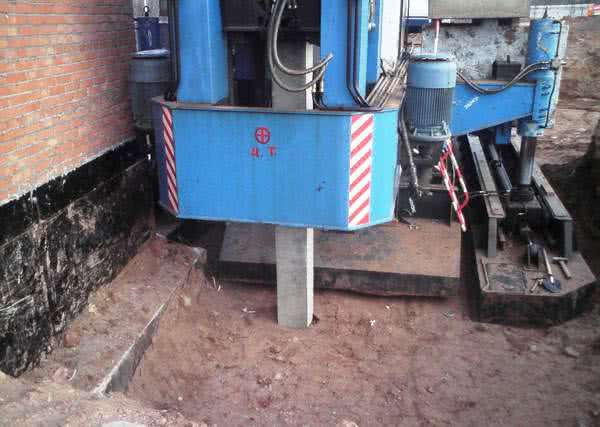

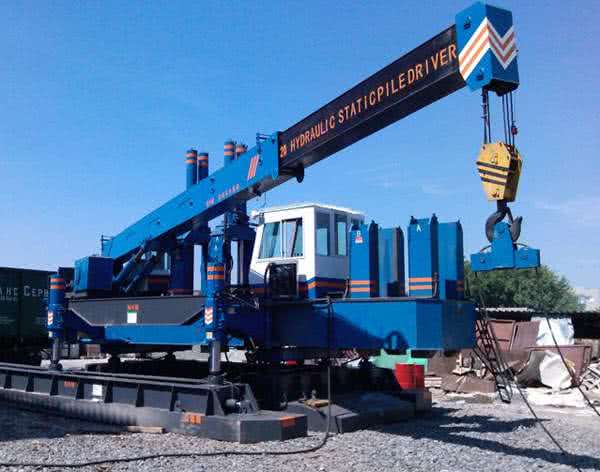

• Гидравлическая сваевдавливающая установка (СВУ) TITAN DTZ В основном используется для создания свайного фундамента под здание. Максимальное усилие составляет 320 тс;

• При работе в плотной городской застройке или необходимости организации большой свайной площади используют установку SUNWARD ZY J120, которая полностью бесшумная, экологически чистая и подходит для всех видов свай;

• СВУ-В-6 это полностью самостоятельная и автономная установка, способная выполнить весь перечень работ со шпунтами и передвигаться к нужному месту установки.

Типы шпунтовых ограждений

На данный момент на рынке представлены следующие типы шпунтовых ограждений:

• Шпунт Ларсена - это самый популярный на данный момент вид шпунтов. Технологически он представляет из себя металлический профиль различных форм, выполненный из высококачественного металла. Шпунты Ларсена бывают в форме желоба или имеют Z-образную форму. Боковые стенки имеют специальные закругления, которые выполняют роль замков для соединения отдельных шпунтов в цельную конструкцию. В итоге такие шпунты образуют прочную и монолитную стену, которая надежно защищает от обвалов и прочих происшествий;

• Стандартный металлический шпунт- используется в случаях, если статическое вдавливание шпунта Ларсена выходит слишком затратным. После монтажа железные шпунты извлекаются из земли и могут быть повторно использованы, если не были повреждены при установке.

• Бетонные шпунты - дороже железных, но после строительства они продолжают выполнять опорную функцию. Наиболее часто их используют при строительстве многоэтажных объектов.
• Деревянные - уже практически не используются, так как не способны выдерживать высокие нагрузки и не могут быть использованы повторно.

Наши преимущества в устройстве шпунтового ограждения

Наши специалисты всегда готовы бесплатно проконсультировать вас по любому вопросу шпунтового ограждения, а также сориентировать в ассортименте шпунтовых свай.

 Мы оказываем услугу по поставкам шпунтов б/у и извлечению уже использованных шпунтов Ларсена.

Ключевой особенностью сотрудничества с нашей компанией является то, что мы продаем шпунты Ларсена с возможностью обратного выкупа. Такая процедура поможет вернуть вам до 80% изначальной стоимости.
