Преимущества и недостатки буронабивных свай по технологии ТИСЭ

Фундамент ТИСЭ был разработан конструктором Яковлевым Р.Н. как экологичное основание для домов малоэтажной застройки. Основа – буронабивные сваи по технологии ТИСЭ – выполнены с уширением в области подошвы, что делает фундамент устойчивым на разных грунтах, включая подверженные морозному пучению глинистые.

• Фундамент на буронабивных сваях ТИСЭ выполняется с повышенным ростверком: верхняя часть свай переходит в столбы, на которые опирается нижняя обвязка дома. Таким образом, дом оказывается приподнят над землей, отделен от грунта вентилируемым промежутком;
• ТИСЭ подходит для домов из разных материалов, от каменных до каркасных, и при этом практически не дает усадку;
• на фундаменте ТИСЭ несложно установить дом на склоне: перепад высот компенсируется за счет разной высоты столбов над уровнем почвы. Можно создавать двухуровневые площадки и с большим количеством уровней;
• основание ТИСЭ можно установить своими руками. При заказе в профильной фирме стоимость буронабивных свай ТИСЭ ниже, чем у других типов фундаментов;
• высокая несущая способность – до 12 тонн на одну опору;
• экологическая чистота.

Ограничения в применении буронабивных свай ТИСЭ

Наряду с достоинствами у ТИСЭ есть и ограничения в использовании:

• другие типы свай (буронабивные, винтовые, забивные) опираются на первый сверху плотный слой. Для ТИСЭ это условие необязательно, достаточно погрузить сваи ниже линии промерзания. Из-за этого в плане надежности сваи по технологии ТИСЭ проигрывают другим сваям;
• из-за повышенного ростверка дом продувается снизу. Во избежание теплопотерь ТИСЭ часто изготавливают с кирпичной, каменной или деревянной забиркой, с утеплителем, а также с отмосткой. Все это увеличивает стоимость конструкции;
• на заболоченном грунте, а также нестабильном, для которого характерны горизонтальные и вертикальные подвижки, ТИСЭ ставить нельзя. В этих случаях самый надежный фундамент – плавающая плита (она же самая дорогая);
• как и в случае других свайных и столбчатых фундаментов, с ТИСЭ невозможно сделать полноценное подвальное помещение. Для этой цели оптимален заглубленный ленточный фундамент;
• недостаток, характерный для всех железобетонных конструкций – продолжительность строительства, поскольку на каждом этапе приходится дожидаться застывания бетона.

Преимущества технологии ТИСЭ

О буре ТИСЭ

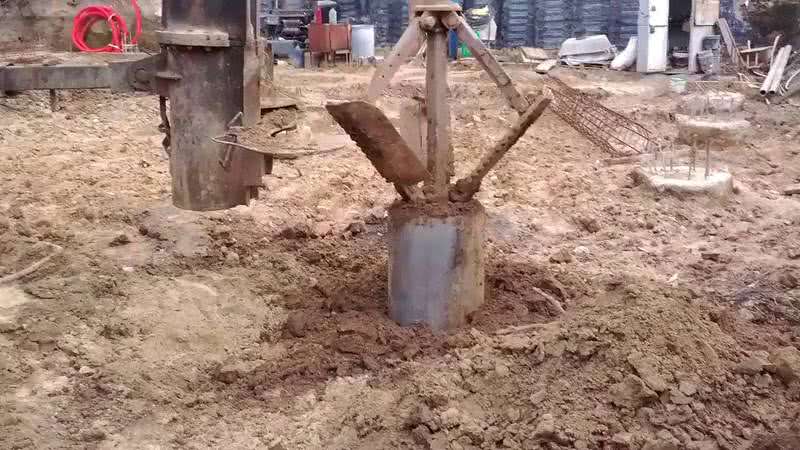

Кроме самой технологии Яковлев изобрел основной инструмент для осуществления работ – бур ТИСЭ. Это бур с выдвижным ножом в нижней части, необходимый для устройства полости под уширение. В противном случае полость пришлось бы формировать взрывным способом, что не слишком экономично для малоэтажной застройки. Выдвижной резак позволяет расширить ствол скважины до 60 см.

Конструкция включает в себя плуг и стопорный механизм. Плуг понимают с помощью шнура, верхний конец которого крепится к специальной перекладине. Штанга раздвигается посредством резьбового фиксатора. Фиксатор также осуществляет передачу крутящего момента.

Расчет буронабивных свай ТИСЭ

Принцип расчета ТИСЭ тот же, что и у других свайных фундаментов:

1. Считаем полную нагрузку от дома. То есть, суммируем массы самого фундамента, стен и перегородок, крыши, внутреннего оборудования. Сюда же входят снеговая и ветровая нагрузка (эти две цифры можно взять из климатических таблиц Строительных Правил).
2. Определяем несущую способность одной сваи. Это суммарная нагрузка, которую может принять свая в зависимости от типа грунта и сечения ствола.
3. Разделить нагрузку от сооружения на несущую способность. Получим количество свай.
4. Разделить периметр на количество свай. Получим шаг.

Существует зависимость между типом грунта, сечением сваи и ее несущей способностью. Н.с. самого грунта зависит от его структуры. Для пород средней влажности:

• самая высокая н.с. у глин и крупных песков – 6 кг на кв. метр;
• средний песок – 5;
• мелкий песок, супесь, суглинок – 3;
• пылеватый песок – 2.

В соответствии с этим варьируется н.с. опоры:

• на глинах и крупных песках при диаметре стержня 25 см – 3 тонны;
• диаметр 50 – 11,76;
• 60 – 17;
• на средних песках – 2,5 тонн, 9,8 и 14 соответственно;
• супеси, суглинки – 1,5 тонн, 5,8 и 8,4;
• пылеватые пески – 1 тонна, 3,92 и 5,6.

Фактическая н.с. сваи ТИСЭ в среднем в полтора-два раза выше, за счет цементации почвы вокруг уширения.

Технология устройства буронабивных свай ТИСЭ

Порядок работы при устройстве фундамента следующий:

1. Разметка точек под сваи.
2. Удаление дернины.
3. В центре будущей сваи делается углубление 15 см с диаметром таким же, как у бура.
4. Бурение ствола скважины (до уширения).

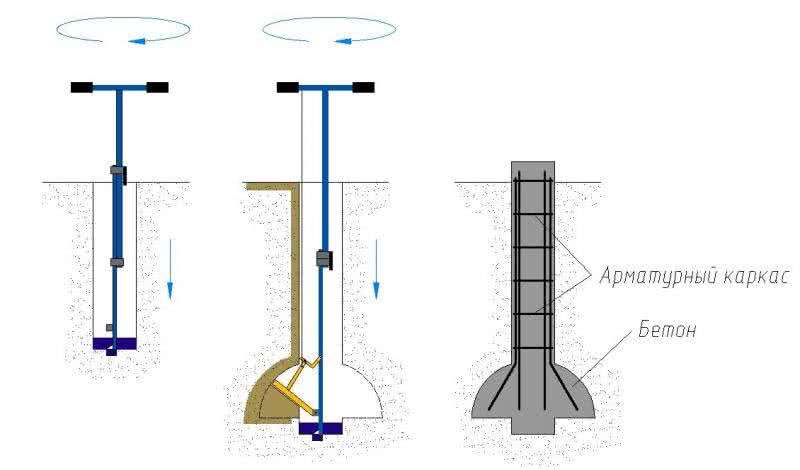

Дальше изготавливаем полость под уширение:

1. На контейнере нужно отвинтить фиксирующие болты и закрепить ими плуг в соответствии с инструкцией к инструменту. Бур регулируется на необходимую ширину: 40, 50 или 60 см.
2. Опустить плуг в скважину.
3. Повернуть бур против часовой стрелки.

Следующий этап – заливка. Для свай используется бетон не ниже М300, щебень фракции 25 мм максимум. Порядок действий:

1. Каркас: установить вдоль оси 4 армирующих стержня сечением 1,4 см. Концы должны выступать над устьем скважины примерно на 20 см, для связывания с каркасом ростверка.
2. Залить бетон порциями, уплотняя каждую порцию вибратором или длинным стержнем.
3. Забетонировать оголовок. В качестве опалубки для него подойдет отрезок пластиковой трубы большого сечения.
4. Устанавливаем опалубку для ростверка. Ширина ленты равна толщине несущей стены. Перед началом работы с ростверком следует сделать обноску для разметки осей дома.
5. Поместить в опалубку арматурный каркас. Связать с выступающими концами арматуры свай.
6. Залить ростверк за один заход, чтобы в ленте не было швов.
