Что лучше: винтовые сваи или буронабивные?

На нестабильных грунтах (заболоченные, плывуны и т.д.) предпочтительный тип фундамента под сооружение – свайный. Но не везде есть возможность использовать для погружения свай молот или виброустановку – из-за вибраций, передаваемых на грунт, могу пострадать расположенные поблизости постройки. В этом случае приходится выбирать из двух технологий, исключающих вибрации.Что лучше – винтовые сваи или буронабивные?

Какие сваи лучше: винтовые или буронабивные

Прежде чем выбирать, рассмотрим особенности обеих технологий.

Буронабивные сваи создаются прямо на месте работы. Процесс погружения состоит из нескольких этапов:

• бурение скважины проектной глубины;
• помещение в полость арматуры;
• заливка бетона;
• после застывания – установка опалубки и заливка ленточного ростверка. Выступающие концы арматуры свай связывают с арматурой ленты.

На глинистых грунтах этого недостаточно: при морозном пучении бетонный стержень может вытолкнуть из земли. Во избежание этого сваи делают с уширением нижней части.

Для устройства полости под уширение используются:

• механический бур ТИСЭ – на нем есть складной нож, который выдвигается после того, как скважина достигнет проектной отметки;
• камуфлетная пята – в скважину помещается заряд ВВ, при взрыве образуется полость.

Сначала заливают бетон в полость, потом армируют стержень и бетонируют его тоже. Получившаяся уширенная подошва будет удерживать сваю в земле.

Комплекс работ по устройству ограждения котлована при строительстве многоэтажного жилого дома с подземной автостоянкой, выполненный специалистами "АрктикГидроСтрой"

Подробнее

Еще одно осложнение, которое может появиться при монтаже – осыпание в пробуренный ствол нестабильного грунта. Чтобы этого не случилось:

• одновременно с бурением скважины выполняется ее промывка раствором бентонитовых глин. На стенках образуется сплошная пленка, застывает и удерживает грунт от осыпания;
• бурение осуществляется одновременно с погружением обсадных труб. После заливки бетона можно извлечь трубы или оставить как есть: в этом случае они будут служить дополнительным укреплением фундамента.

При устройстве свай в кустарных условиях (например, короткие сваи под сооружение на дачном участке) вместо обсадки часто используется свернутый в рулон рубероид. После заливки его оставляют в земле, в дальнейшем он служит гидроизоляции сваи.

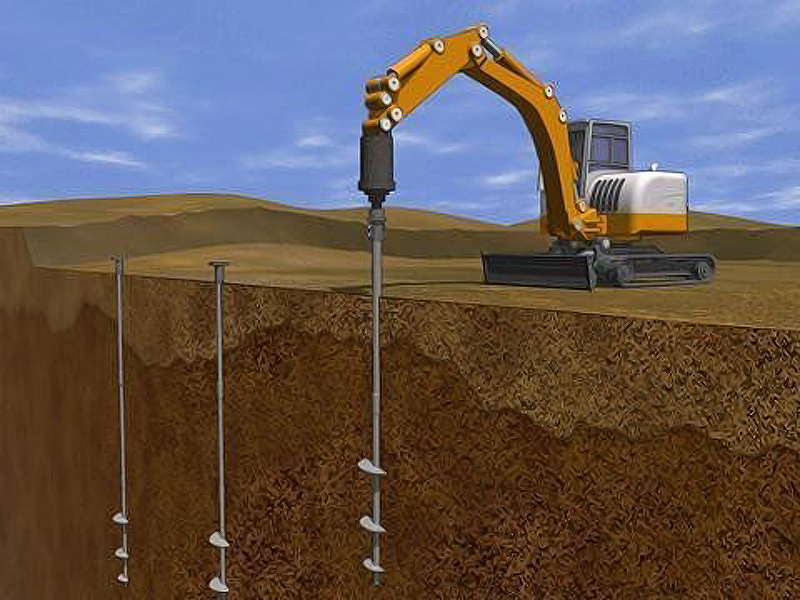

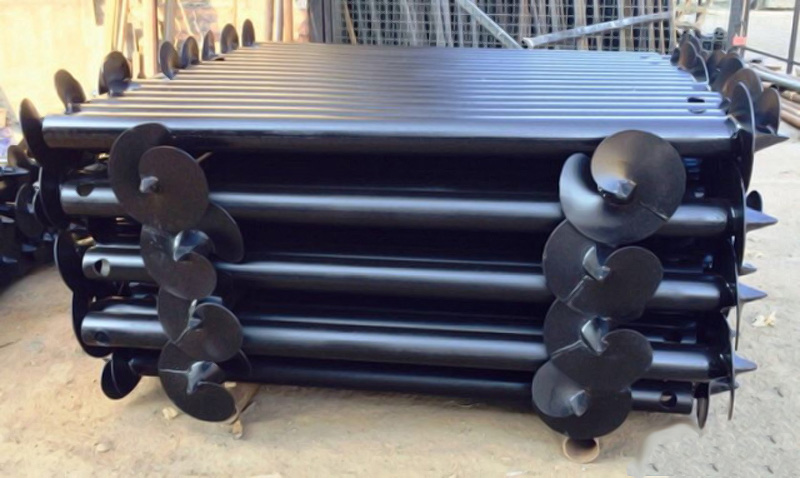

Теперь что собой представляет винтовой фундамент. Винтовая свая – это полый металлический стержень с острым наконечником и спиральной лопастью на конце. Толщина стальной стенки – от 3 мм, лопасти – от 4. Свая завинчивается в землю, как штопор.

При возведении фундамента под небольшую дачную постройку (одноэтажный дом, гараж, забор) весь процесс можно выполнить вручную силами трех человек:

• в техническое отверстие в оголовке сваи продевают стальной лом;
• на оба конца надевают отрезки полых труб. Импровизированный рычаг готов;
• один исполнитель удерживает сваю вертикально в точке разметки;
• двое других с помощью рычага вращают ее до полного погружения.

Полость стержня по окончании погружения иногда заливают бетоном.

При больших объемах работ, на очень плотном грунте, при наличии денег и нежелании заниматься ручным трудом для завинчивания свай можно нанять кабестан.

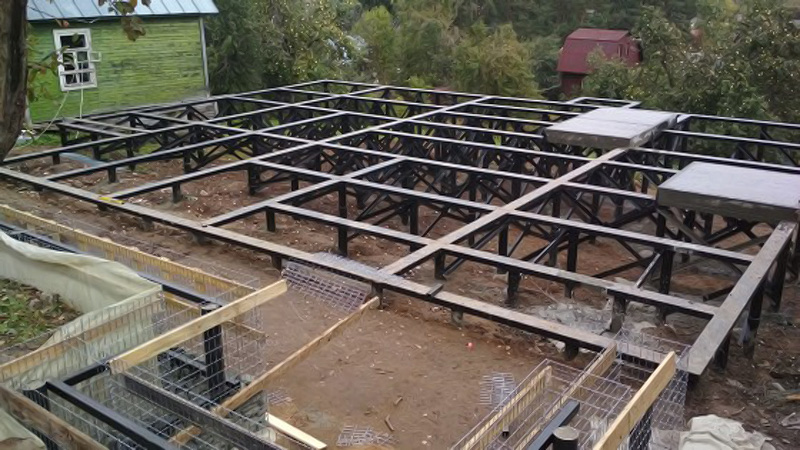

Ростверк у винтового фундамента не обязательно бетонный. В этом качестве может использоваться обвязка из металлического швеллера или нижний венец сруба.

Винтовые или буронабивные сваи – области применения

Общее для обоих видов:

• подходят для монтажа на грунтах любого типа, кроме скальных и крупнообломочных;
• их, как и другие свайные фундаменты, можно использовать на неровном рельефе.

Общие недостатки:

• не подходят для подвижных грунтов;
• не подходят для устройства дома с подвалом.

Теперь о разнице. Винтовые сваи чаще всего используются под легкие постройки. Распространенные типоразмеры (первая цифра – диаметр ствола, вторая – лопасти):

• СВ 89 х 250 – подходят для следующих объектов: беседка, кирпичный столб для забора, веранда. Для совсем легких сооружений существуют сваи диаметром 75;
• СВ 108 х 300 – каркасный дом, сруб;
• СВ 133 х 350 – пеноблоки, газобетон.

Габариты винтовых свай варьируются в следующих пределах:

• сечение ствола – от 75 до 159 миллиметров;
• длина – от 165 до 900 см;
• масса одной штуки – от 11 до 178 кг;
• нагрузка, которую свая может принять – до 10 тонн и выше.

Но следует учитывать, что чем больше габариты, тем сложнее погружать сваю. В то время как буронабивные могут достигать 30 м и принимать нагрузку до 60 тонн, а принципиальной разницы в технологии устройства нет.

О нас в цифрах

более

2000

тонн оборотного шпунта различного профиля



48

часов от подачи заявки до начала работ по договору



99.9%

завершенных объектов точно в срок

более

250

выполненных проектов



162

тыс. м/пог. погруженного и извлеченного шпунта



постоянное наличие шпунта на складе



3

профессиональные бригады монтажников

Какие сваи проще в изготовлении и эффективнее в эксплуатации?

Главное отличие буронабивного от свайного винтового фундамента – для монтажа буронабивных свай и ростверка к ним потребуется бетон. Что это означает:

• необходимость в подвозе готового бетона или в покупке/аренде бетоносмесителя, если состав будет изготавливаться на месте;
• необходимость в перерывах между этапами работ для застывания бетона.

Для монтажа винтовых свай под дачный дом нужно только их завести и выполнить на участке проектную разметку. Вручную стержень 3м длиной погружается около получаса. Монтировать ростверк можно сразу после погружения всех свай. Вывод: изготовить винтовой фундамент проще и быстрее.

В пользу буронабивных свай нужно сказать, что они долговечнее: срок службы в среднем 100 лет. Это не очень много: например, кирпичная лента может служить веками. Но у винтовых свай долговечность ниже за счет коррозии. Отчасти проблему помогает решить покрытие антикоррозийным составом. Это не слишком эффективно: в процессе завинчивания покрытие частично снимается за счет трения. Срок службы металлических свай зависит, главным образом, от грунта: на обводненных и химически агрессивных почвах он меньше.

Два относительных плюса винтовых свай:

• возможность многократного применения. Но демонтировать только что погруженные сваи смысла нет, а по мере эксплуатации они будут терять несущую способность (см. выше);
• возможность погружения при любых температурах. Буронабивные можно устанавливать до минус 10, если холоднее – необходимы дополнительные меры по обогреву техники и залитого бетона. Но при устройстве винтового фундамента в мороз возникают проблемы при прохождении верхнего промерзшего слоя грунта. Его глубина различна, в средней полосе около полутора метров.

Какой лучше по стоимости фундамент: свайно-винтовой или буронабивной?

По цене эти два фундамента сопоставимы. Во что это примерно обойдется при устройстве своими руками? Буронабивные:

• средняя цена 1 кубометра бетона М300 с гравийным наполнителем – 3,5 тысячи. Это около 7 трехметровых свай диаметром 30 см (под одноэтажный пеноблочный дом);
• арматура для тех же свай – 6 вертикальных прутьев 18 мм диаметром на штуку, примерно 75 рублей за погонный метр. Для тех же 7 свай – 9,45 тысяч.

Комплекс работ по устройству укрепления пяти котлованов, протяженностью 360 метров при строительстве Топливозаправочного комплекса АО «АЭРО-Шереметьево», выполненный специалистами "АрктикГидроСтрой"

Подробнее

Порядок цен на одну винтовую сваю (в зависимости от длины и диаметра):

• 1,5 метра, 57 мм – 800 рублей;
• 6 м, 57 мм – 2000;
• 2 м, 108 – 1300;
• 1,5 м, 133 – 1,5 тыс.;
• 3 м, 133 – 2200;
• 6 м, 133 – 4,5 тысячи и т.д.

Под тот же самый дом нам потребуются сваи 133 мм диаметром и длиной не менее 1,5 метров (длина зависит от уровня промерзания почвы, в разных регионах он различен). Те же 7 свай обойдутся в 10,5 тысяч рублей минимум. Цена может быть выше за счет усиленного наконечника, усиленной лопасти (на проблемных грунтах).

Мы рассмотрели основные критерии выбора. Какой фундамент лучше – свайно-винтовой или буронабивной – будет зависеть от типа вашей постройки, особенностей объекта, проектных сроков монтажа.

Если остались вопросы, обращайтесь к нам, в «Арктик Гидро Строй» – наш специалисты уже более 10 лет занимаются изготовлением буронабивных свай и мы сможем ответить на любые вопросы.
