Про журнал погружения свай
Рассказываем как заполнить журнал забивки свай и как заполняется журнал погружения свай
Одна из самых важных функций сваебойного процесса – контроль забивки. Этой цели служит журнал погружения свай.
Зачем нужен журнал свайных работ
Свайный журнал – основной документ монтажа, необходимая составляющая приемки готовых свай. Используется для отслеживания графика выполнения работ, для отчетности при сдаче объекта и для последующего контроля состояния фундамента:
- свидетельствует о проведении работ в полном объеме и с соблюдением технологии;
- позволяет контролировать эффективность процесса;
- в случае возникновения проблем со свайным фундаментом в процессе эксплуатации позволяет выявить причины, если проблемы возникли вследствие погрешностей монтажа.
Чтобы журнал выполнял все эти функции, к подрядчику предъявляются следующие требования:
- записи ведутся только непосредственно в процессе монтажа, день в день. Последующие дополнения и исправления не допускаются;
- подрядчик обязан хранить журнал длительное время, чтобы можно было обратиться к нему в случае возникновения проблем с фундаментом.
По всем вопросам звоните: 8 800 707-72-09
Образец заполнения журнала забивки свай
Поскольку сами сваи и технологии погружения различны, существует несколько образцов журнала забивки свай:
- образец журнала свайных работ при забивке ударным методом – Ф-36;
- журнал вибропогружения свай – Ф-42;
- журнал погружения шпунта – Ф-39;
- журнал по устройству свайных фундаментов и т.д.
Как заполнить журнал забивки свай, можно узнать из документов Росавтодора (форма от 23.05.2002). В СНиП 3.02.01-87 указано, что информацию в журнал следует вносить по всему объему работ. Там же должны быть данные по забивке пробных свай (в проекте указывается их точное количество, обычно от 5 до 20 шт.)
Комплекс работ по устройству шпунтового ограждения из шпунта Ларсена в районе Покровское-Стрешнево, выполненный специалистами АрктикГидроСтрой"
Особенности формы Ф-36

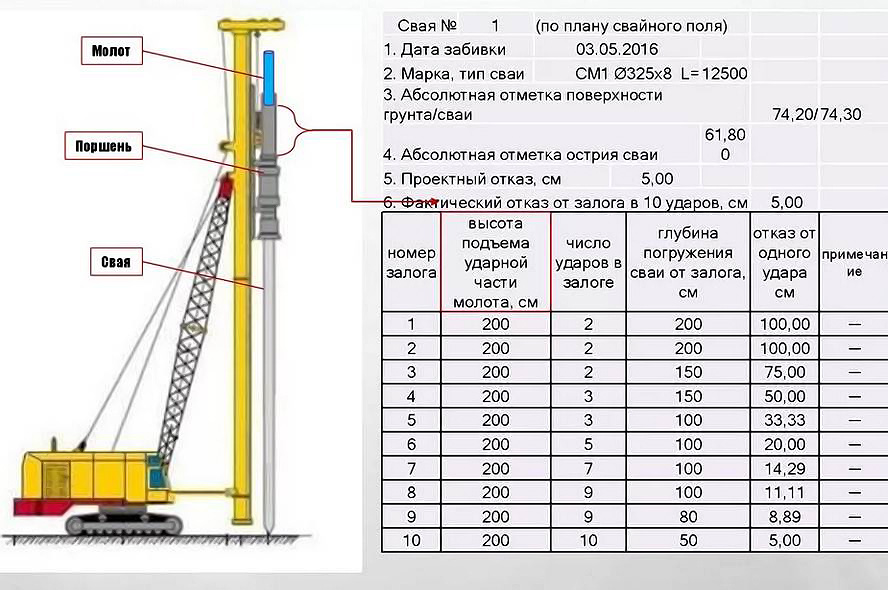

Форма Ф 36 журнала погружения свай разработана для погружения ударным методом, посредством копровой установки с дизельным молотом. Порядок работ при забивке копровой установкой:
- Завоз, складирование свай.
- Подготовка площадки – очистка, разметка в соответствии с проектной схемой.
- Монтаж копровой установки.
- Подача сваи на точку погружения.
- Надевается наголовник, свая стропуется.
- Регулируется положение установки, вертикальность сваи.
- Собственно забивка с обязательным контролем вертикальности (допустимое отклонение – не более 1 %). Погружение осуществляется до проектного отказа. При наличии ложного отказа (на сильно уплотняющемся грунте) работы прекращаются на 2 дня для естественного восстановления исходной структуры грунта.
Графы журнала, обязательные к заполнению:
- число и месяц забивки;
- порядковый номер сваи в плане;
- ее габариты;
- номер молота;
- высота его подъема;
- число ударов;
- отказ на 10 ударов (среднее арифметическое по результатам 3 залогов);
- глубина погружения сваи за один удар;
- полная глубина погружения.
Для самих свай заполняется таблица со следующим графами:
- общее погружение от поверхности в метрах;
- длительность погружения на 1 м в минутах;
- на 0,5 метра;
- теоретическое и фактическое число оборотов при забивке на 0,5 метра;
- коэффициент погружения сваи.
На титульном листе журнала указывается следующая информация:
- название строительной организации-подрядчика;
- фамилии ответственного за проведение работ и руководителя;
- даты начала и окончания ведения журнала;
- тип копровой установки;
- тип молота, его масса;
- нормативная энергия удара;
- давление пара в системе;
- тип наголовника, его масса;
- уровень залегания грунтовых вод;
- проектный отказ;
- схема свайного поля с номерами свай;
- основные характеристики свай;
- проектная глубина погружения;
- примечания (например, данные о повреждении стволов в процессе погружения).
Комплекс работ по устройству шпунтового ограждения для жилой многоквартирной застройки, выполненный специалистами "АрктикГидроСтрой"
Как правильно заполнять журнал забивки свай при вибропогружении (Ф-42)
В данном журнале обязательными к заполнению являются такие данные
- номер залога;
- его продолжительность. Залог рассчитывается исходя из условного временного промежутка, т.к. число ударов, как при работе молота, определить невозможно;
- глубина погружения для 1 залога;
- время отдыха между залогами;
- частота колебаний вибропогружателя;
- параметры подаваемого тока.
Информация на титульном листе:
- дата;
- информация об исполнителе;
- тип виброустановки и наголовника;
- частота колебаний вибропогружателя;
- мощность двигателя;
- тип стыковки сваи с наголовником;
- технология защиты установки от гидравлического удара;
- уровень залегания грунтовых вод;
- габариты свай;
- проектная глубина погружения;
- данные пробного погружения: амплитуда, скорость, глубина, сила тока.
При устройстве фундаментов ведется журнал бурения скважин и погружения свай. Там же указываются параметры ростверка.
Статьи, которые могут быть вам интересны
ГОСТ и СНиП на журнал забивки свай
Рекомендации, как заполняется журнал погружения свай, присутствуют в основных нормативных документах и источниках, регулирующих правила выполнения сваебойных работ:
- 19804 ГОСТ – железобетонные сваи;
- 5687 ГОСТ – методы испытаний ж/б свай;
- 101 ГОСТ – требования к рабочей документации при проведении свайных работ;
- 02.03-85 СНиП – свайные фундаменты;
- Сборник форм рабочей документации от 23.05.2002 (Росавтодор);
- Пособие по проектированию и устройству свайных фундаментов в Воронеже, выпущенное 30.11.2001.
