Шпунт Ларсена ДМКД

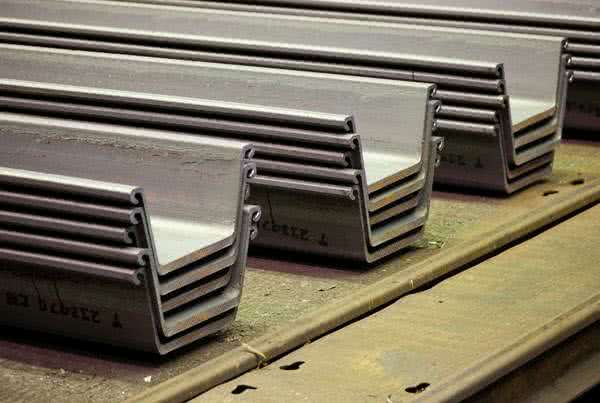

Реализуем со склада в Воронеже весь сортамент
шпунта Ларсена ДМКД

Корытный шпунт Ларсена (профиль Л)

Шпунт Ларсена Л5

Доставка: по всей России

Длина:

от 6м до 12м

Размер

B= 425 mm, H= 392 mm, S= 21,0 mm, T= 11,0 mm

Масса:

100,0 кг/п.м.

Узнать цены

Шпунт Ларсена Л5Д

Доставка: по всей России

Длина:

от 6м до 12м

Размер

B= 500 mm, H= 424 mm, S= 21,0 mm, T= 11,0 mm

Масса:

104,6 кг/п.м.

Узнать цены

Шпунт Ларсена Л5-УМ

Доставка: по всей России

Длина:

от 6м до 12м

Размер

B= 500 mm, H= 470 mm, S= 23,0 mm, T= 11,0 mm

Масса:

113,9 кг/п.м.

Узнать цены

Шпунт Ларсена Л4

Доставка: по всей России

Длина:

от 6м до 12м

Размер

B= 400 mm, H= 410 mm, S= 14,8 mm, T= 11,0 mm

Масса:

74,0 кг/п.м.

Узнать цены

Наши преимущества

- Специальные условия при крупных заказах.

- Комплектация заказов любой сложности.

- Предоставляем сертификаты на металл.

- Консультируем и помогаем на каждом этапе сделки.

- Доводим до конца все проекты, за которые берёмся.

Доставка

• Шпунт отгружается железнодорожным и авто- транспортом.
• Предоставляем сопроводительные документы.
• Железнодорожная или транспортная накладная.
• Сертификаты качества.

Шпунтами (или шпунтовыми сваями) называются конструкционные элементы, из которых собирают ограждения котлованов и гидротехнических объектов.

Устройство шпунтовой стенки технически проще и экономичнее возведения стенки из буросекущих свай.

Цель та же самая: уплотнение грунта вокруг стройплощадки, предотвращение размыва откоса грунтовыми водами и обрушения стенок котлована.

Шпунтовые сваи оборудованы по бокам пазогребневыми замками. При погружении и соединении они образуют цельную водонепроницаемую конструкцию.

В точках, где меняется конфигурация ограждения (стенка поворачивает) используются специальные поворотные элементы. Их погружают так же, как рядовые шпунты.

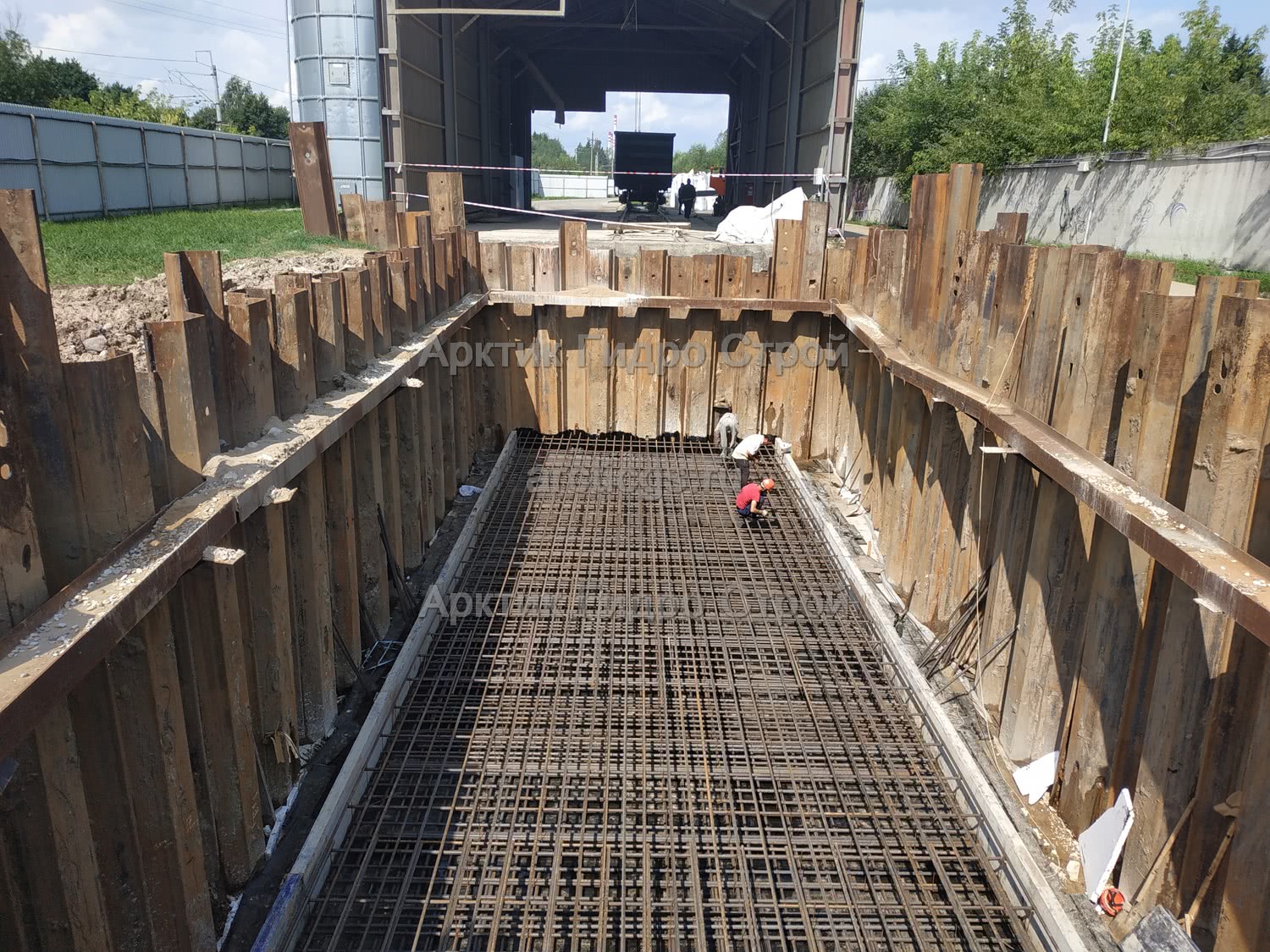

Комплекс работ по реконструкции ангара выгрузки сыпучих материалов в городе Конаково, Тверской области, выполненный специалистами "АрктикГидроСтрой"

Подробнее

Популярные модели шпунтовых свай Ларсена ДМКД используются чаще всего

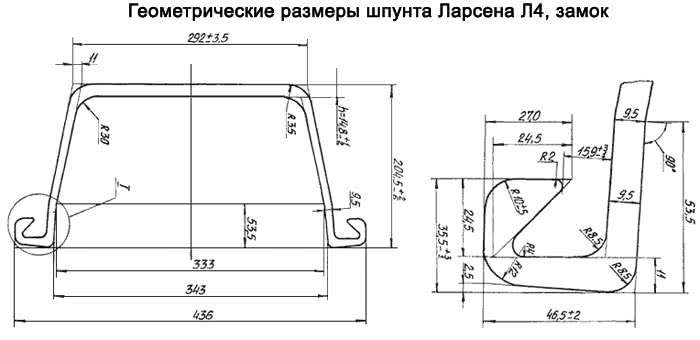

Шпунт Ларсена Л4

Обычно изготовлен из стали СТ3КП, иногда 16ХГ. Длина – 5-23 метра. Рабочая ширина 40 см. Высота профиля 204,5 мм. Масса метра погонного 74 кг, квадратного – 185. Толщина средней части – 14,8 мм, боковины – 9,5. Прочность 518 килоньютон-метр. Импортный аналог – VL606, сталь S270GP.

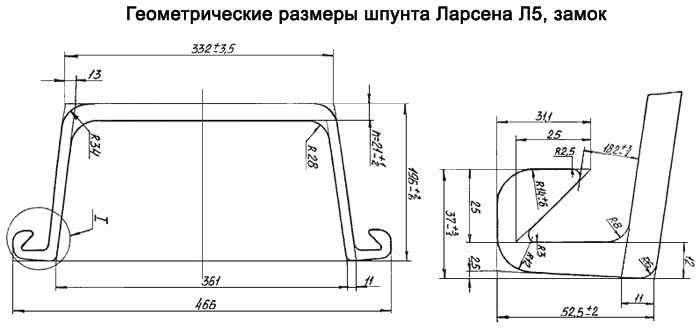

Шпунт Ларсена Л5

Сталь СТ3КП. Усиленная версия предыдущей модели: толщина средней и боковых частей – 21 и 114 соответственно. Больше полезная ширина – 42,5 см. Высота профиля 196. Масса: 100 кг погонный метр, 238 квадратный. Прочность 698. Импортный аналог VL607.

Шпунт Ларсена Л5Д

Рабочая ширина больше, чем у Л5 – 50 см, профиль выше – 240. Масса 104,6 и 209,2.

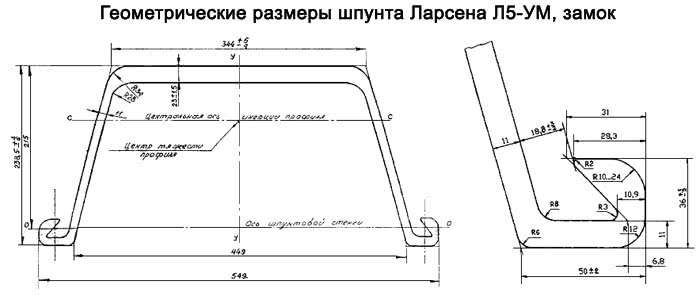

В продеж также аналоги шпунта Ларсена ДМКД: Л5У и УМ

Эти две модели отличаются друг от друга нюансами конструкции крепежного замка. Л5УМ считается аналогом Л5Д. Масса 114 и 228, несущая способность – 906.

ГОСТы на шпунт Ларсен

Шпунтовые сваи с корытообразным профилем производятся в соответствии с ТУ 14-2-879-89 и 14-102-147-93.

Как выбрать шпунтовое ограждение

Деревянные сваи – одноразовые. В процессе использования грунтовые воды наносят им необратимый вред, впоследствии шпунты невозможно извлечь без повреждения.

Железобетонные сваи тоже не долговечны. Процесс погружения и демонтажа железобетонных свай дорогой и трудоемкий, поэтому их тоже используют однократно. По завершении строительства ж/б шпунты остаются в грунте и служат усилению фундамента.

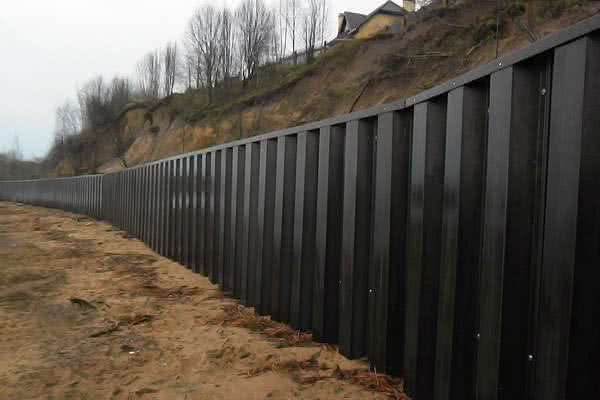

Полимерные сваи теоретически могут использоваться не единожды. Они несколько проигрывают по прочности металлу, но зато эстетичны и не теряют вид вследствие коррозии.

По этой причине их устанавливают стационарно: с помощью открытой шпунтовой стенки придают аккуратный цивилизованный вид береговой линии. То есть, фактически полимерные шпунты тоже используются как одноразовые. В качестве многоразовых – только сваи из металла.

Металлические шпунтовые сваи делятся на две группы: профильные и трубчатые. Трубчатые шпунты за счет большой толщины обладают повышенной устойчивостью. Их используют нечасто: на особенно слабых грунтах, на самых ответственных объектах.

Широко применяются профильные – различные модификации шпунта Ларсена. Их прочностных свойств достаточно для устройства ограждений практически в любых гидротехнических условиях.

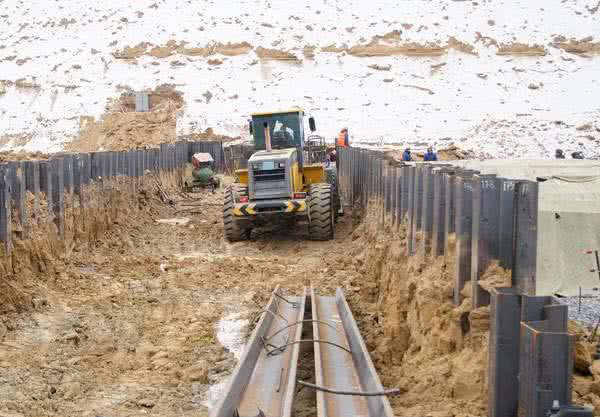

Комплекс работ по устройству шпунтового ограждения стартового котлована с применением вибропогружения и шпунта Ларсена, выполненный специалистами "АрктикГидроСтрой"

Подробнее

Применение шпунта Ларсена предоставляет застройщику массу возможностей для экономии:

• можно купить шпунты б/у, они дешевле;
• взять в аренду;
• продать нашей фирме по окончании использования с минимальной потерей исходной стоимости.

Области применения шпунтовых стенок

Использование шпунта Ларсена возможно практически во всех областях строительства:

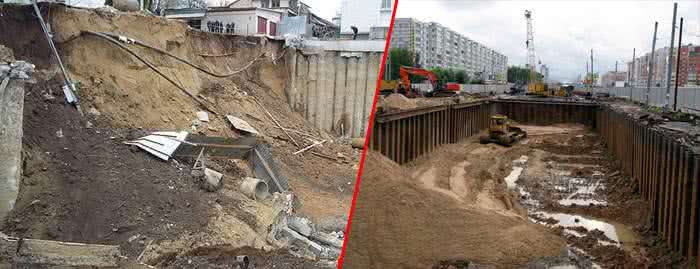

• котлованы под фундаменты. Стенки устанавливают во избежание обрушения откосов и затопления площадки грунтовыми водами;

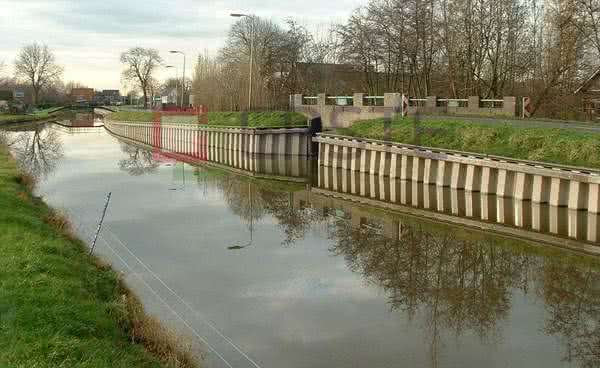

• укрепление неустойчивых склонов и береговых линий;

• гидротехнические сооружения: плотины, причалы, мосты, шлюзы и др.;

• коллекторы для промышленных отходов и сточных вод;

• железнодорожные пути, насыпи, автострады и т.д.

История шпунта Ларсена

Этот шпунт был разработан в начале 20-го века немецким инженером Трюггве Ларсеном (Бремен). На протяжении прошедшего столетия шпунт многократно модифицировался, главным образом за счет усовершенствования конструкции замков и использования более современных марок сталей.

Устройство шпунта Ларсена несложное: он представляет собой профильный лист из высокоуглеродистой стали марок СТ3КП, S430GP, 16ХГ и аналогичных. Самая популярная форма профиля – корытообразная, с глубоким или мелким профилем: в форме буквы «Л» с пазогребневыми замками на концах.

Кроме корытообразного бывают и другие профили:

• S-образный;
• L-образный;
• Z-образный.

Длина до 34 метров, ширина до 80 сантиметров. Масса и прочность зависят от конкретной марки. Они же определяют границы применения изделия. Для защиты от коррозии перед началом работ металл покрывают антикоррозийным грунтом или эмалью. При повторном применении, если замки сильно износились, в них для улучшения соединения добавляют герметик. Герметиком обрабатывают также готовые стыки после погружения собранной секции, чтобы исключить проникновение воды на рабочий участок через шов.

Аналогичные изделия из полимерных материалов тоже носят название «шпунт Ларсена».

Технология погружения и устройство ограждений из шпунта Ларсена

Погружение шпунтовых свай осуществляется одним из трех способов:

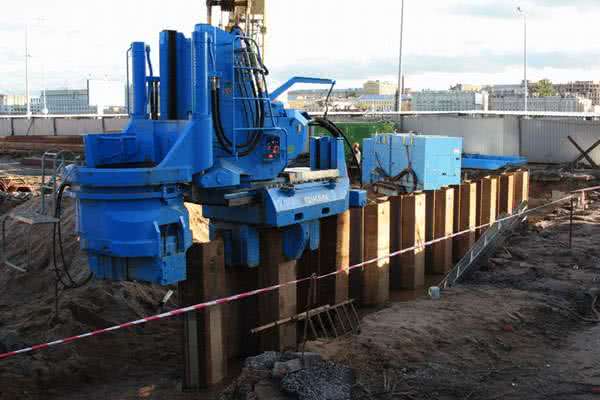

• вибрационный (с использованием вибропогружателя);
• ударный (копровая установка с дизельным или гидравлическим молотом);
• статическое вдавливание – наиболее щадящий и практически бесшумный метод.

Самым дешевым считается ударный метод, но он применим не везде и не всегда: из-за ударной вибрации могут пострадать расположенные поблизости постройки. Кроме того, молот может вызвать деформацию шпунтов. Наиболее распространенная, универсальная технология – вибропогружение.

Иногда погружение выполняют с подмывом, который устраняют после установки стенки. На некоторых грунтах используют комбинацию методов: погружают виброустановкой, до проектной отметки добивают молотом. Еще один прием для облегчения процесса погружения – применение специальных смазок для замков, чтобы минимизировать трение в процессе соединения (если шпунты погружаются последовательно по одному).

Еще одна модификация технологии – сваи опускают в предварительно выполненные лидерные скважины.

Лидерное бурение применяют при следующих условиях:

• очень плотный грунт, сложности с погружением до заданной глубины;
• есть опасность повреждения шпунтов в процессе погружения из-за высоких нагрузок;
• в грунте присутствуют подвижные слои;
• в условиях тесной застройки, чтобы свести к минимуму вибрации при погружении.

В документе указываются следующие сведения:

• назначение шпунтового крепления;
• схема рабочего процесса;
• технологические карты для каждого вида работ (погружение, демонтаж и т.д.);
• нормативная база (ГОСТ, ТУ, СНиП и т.д.);
• расход материалов, трудозатраты, расценки;
• технология и организация работ;
• требования к проведению работ;
• требования к приемке и качеству, к оформлению документов приемки;
• рабочий график;
• необходимое производственное оборудование;
• порядок обеспечения безопасности труда.

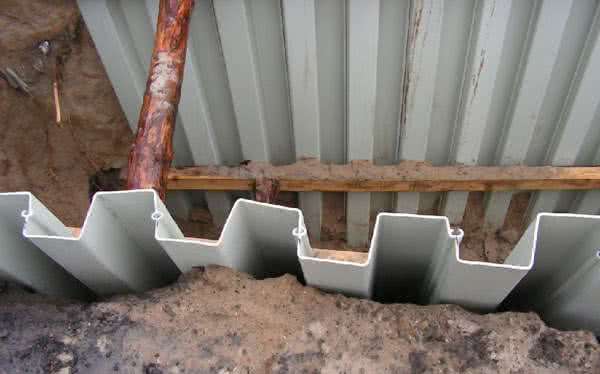

Крепление котлована шпунтом Ларсена может осуществляться погружением отдельных шпунтин или готовых секций, в которые входит до 7 изделий. При работе на обводненных участках секция собирается на сухой поверхности и устанавливается на место, начиная с угловой точки. На песчаных грунтах установку начинают с рядов, максимально удаленных от ближайшей постройки, на глинистых почвах – наоборот. При соединении соседних шпунтин их поворачивают друг относительно друга на 180 градусов, чтобы прямая часть замка располагалась в соответствии с ответной. Стенку устанавливают в соответствии с проектной схемой по направляющим, строго вертикально.

Если площадь будущего сооружения большая, шпунты дополнительно усиливают распределительным поясом, распорками, балками. Назначение распредпояса – максимально-равномерное распределение нагрузки по всему периметру сооружения. Материалы для устройства обвязки – металлические балки или швеллеры, которые крепят к ограждению горизонтально. Глубина установки балок – два метра сверху максимум (если крепление анкерное, можно глубже, на середине стенки). Если стенка высокая, делают два или больше поясов.

Распорки – это балки, упирающиеся в противоположные стены периметра. Их тоже устанавливают горизонтально, через несколько метров. Используются также диагональные опоры – подкосы: балки, которые одним концом опираются на стенку, другим – на дно котлована.

Примеры работ по погружению шпунта

Наша компания производит погружение шпунта Ларсена экономичной технологией вибропогружения.

Мы имеем всю необходимую технику, чтобы качественно и в максимально короткие сроки оградить шпунтом любую площадь.

Выполненные работы с применением шпунта Ларсена

г. Москва, Новомосковский АO, поселение Внуковское, дер. «Рассказовка»

Установка шпунтовых ограждений на очистных сооружениях многоквартирных домов.

06.09.2019

Спортивный комплекс теннисного клуба в составе Национального теннисного центра России

Извлечение шпунтовых ограждений при строительстве спортивного комплекса.

04.07.2021

Московская область, г. Жуковский, ул. Гагарина, д. 60А..

Проектирование и устройство шпунтового ограждения из трубы при строительстве торгового комплекса

12.08.2021

Московская область, г. Королев, ул. Подмосковная, д.7

Комплекс работ по шпунтовому ограждению котлована при строительстве многоэтажного жилого дома с парковкой

01.04.2020

Как заказать шпунт Ларсена?

Чтобы купить шпунт Ларсена или заказать установку шпунтовой стенки, позвоните по контактному телефону или заполните форму на сайте.

На стоимость ограждения влияют:

• цена шпунтов и дополнительных материалов;
• удаленность объекта;
• объем и сложность работы;
• особенности рельефа и геологических условий.

Услуги, которые мы оказываем:

• оценка гидрогеологических условий на объекте;
• испытание свай;
• составление проекта;
• продажа новых и б/у шпунтов, сдача в аренду, выкуп после использования;
• доставка материала на объект;
• лидерное бурение;
• погружение, полное возведение стенки;
• монтаж усиливающих конструкций – обвязочный пояс, система распорок;
• демонтаж стенки по окончании работ.

Преимущества работы с нами

Мы осуществляем продажу шпунта Ларсена, монтаж и демонтаж, устройство ограждений в Воронежской области и по всей территории РФ.

Ваши выгоды при заказе у нас:

• цены ниже средних по рынку, скидки постоянным клиентам, скидки при большой сумме заказа;
• прозрачный договор, отсутствие несогласованных расходов и накруток;
• возможность аренды или приобретения б/у шпунтов Ларсена для котлована;
• работаем и с компаниями, и с индивидуальными застройщиками;
• при окончании работ мы выкупим у вас использованные изделия по цене до 80 % исходной;
• у нас вы сможете заказать шпунт любой марки в любом количестве – все модели в наличии;
• большой штат опытных сотрудников;
• сертификат СРО, допуск к работам на ответственных объектах;
• свой проектный отдел;
• квалифицированные менеджеры-консультанты, консультации – бесплатно;
• выполняем работы под ключ с нуля, от оценки геологических и гидротехнических условий;
• всегда в наличии техника для погружения и необходимое вспомогательное оборудование;
• вибропогружатели работают на базе экскаватора, что обеспечивает высокую маневренность техники в стесненных условиях;
• максимально быстрые сроки, высокое качество.

Рассчитайте массу шпунта для своего проекта

На странице прайса можно узнать стоимость шпунта.
