Шпунтовое ограждение котлована из труб
Имеем опыт и знаем особенности шпунтовых и распорных конструкций
Предлагаем услуги качественного монтажа шпунтового ограждения котлована из труб с применением современных технологий и надежного оборудования.
Спроектируем и установим трубошпунтовое ограждение котлована с реализацией "под ключ"
Выполняем все работы по погружению и извлечению шпунтовых ограждений из цельных труб.
Реализуем новый и б/у трубошпунт с возможностью обратного выкупа.
Доставим трубы своим автотранспортом с собственного склада. Выезжаем на объект в любую точку России в течение 3-х дней
Зачем нужно шпунтовое ограждение?
Ограждать котлован трубошпунтом нужно в первую очередь из соображений техники безопасности. При производстве работ нулевого цикла стенки неукрепленного котлована могут осыпаться, что представляет прямую опасность для находящихся в нем рабочих и спецтехники.
Шпунтовое ограждение котлованов из труб практикуется при проведении нулевого цикла работ в гидротехническом, гражданском и транспортном строительстве.
Необходимость монтажа шпунта обусловлена правилами СНиП № 3.02-01 «Земляные сооружения», в соответствии с которым любой котлован глубиной более 2-ух метров должен ограждаться шпунтовой стенкой.
Обвалы стенок котлована происходят в результате подмыва грунта дождевыми водами или движения вблизи выработки крупногабаритной техники, однако чаще всего осыпания случаются из-за динамических нагрузок при забивке свай, на фундаментах из которых стоит свыше 70% многоэтажек.
Чем ниже плотность грунта, тем сильнее стенки котлована подвержены обвалам. Это отображено в положениях СНиП, согласно которым максимально допустимая глубина выработки, по достижению которой котлован нужно обязательно укреплять, разнится:
- в песчаных грунтах –1 м;
- в супесях –1.25 м;
- в суглинке и глине – 1.5 м;
- в высокоплотных породах – 2 м.
Подобные ограждения также могут использоваться как более дешевый аналог работ по водопонижению, они позволяет предотвратить подтапливание выработки грунтовыми водами либо верховодкой в период обильных атмосферных осадков.
По всем вопросам звоните: 8 800 707-72-09
Преимущества трубошпунта над шпунтом Ларсена
В строительстве для ограждения котлованов используется два вида металлоконструкций – корытообразный шпунт Ларсена и трубчатый шпунт. Деревянные изделия применяются исключительно в кустарном строительстве, так как из-за малого срока службы, низкой прочности и отсутствия оборачиваемости они не выгодны для крупных проектов.
В сравнении со шпунтом Ларсена трубошпунт проигрывает в плане экономичности – из-за большей массы металла он стоит дороже, однако по прочностным характеристикам и вариативности применения трубчатый шпунт не имеет аналогов.
Как и любой стальной шпунт, трубы подлежат многократному использованию – по завершению строительства их можно демонтировать и продать на вторичке, тем самым возместив большую часть понесенных ранее затрат.
В соответствии с правилами СНиП номинальная оборачиваемость трубошпунта составляет 20 циклов.
Преимущества ограждений котлована из труб:
- Трубошпунт обладает максимальным моментом сопротивления давлению грунта, он незаменим в подвижной и нестабильной почве, в условиях которой шпунт Ларсена не имеет нужной устойчивости.
- Шпунтовую стенку можно усиливать посредством частичного бетонирования либо размещения внутри труб балок и швеллеров.
- Благодаря высокой устойчивости стенку из трубчатого шпунта можно использовать в качестве несъемной опалубки.
- Монтаж трубошпунта осуществим в любых грунтовых условиях, так как есть возможность разбуривать высокоплотную почву и дробить валуны внутри трубы.
Используем современную технику и оборудование
Технология устройства шпунтового ограждения котлована из труб предполагает использование металлоконструкций диаметром от 530 до 1520 мм.
Изделия имеют маркировку типа Т820х8, где:
- Т – трубошпунт;
- 820 – диаметр (мм);
- 8 – толщина стенки (мм).
Вместе со шпунтом применяются переходные элементы, с помощью которых задается требуемое направление ограждения по углам котлована.
Установка трубчатого шпунта выполняется копровыми установками, которые бывают колесными и гусеничными.
Чаще всего в работу берутся самоходные копры на колесной базе, они несколько уступают в производительности гусеничным установкам, но имеют возможность добираться на место проведения работ самоходом, что снижает итоговую цену шпунтового ограждения котлована из труб.
Главным исполнительным механизмом копровой установки является дизельный молот либо вибропогружатель, подбираемые в соответствии с реализуемой технологией монтажа.
Забивка шпунта с помощью молота при сооружении котлованов используется достаточно редко. Это эффективный и бюджетный, но грубый способ, суть которого заключается в погружении шпунта серией единичных ударов. При реализации данной технологии вырабатываются сильные динамические нагрузки, способные стать причиной обвала стенок еще не укрепленного котлована.
Технология шпунтового ограждения котлована из труб
Наиболее распространенный способ монтажа ограждений из трубошпунта – вибропогружение. Используемые для этого вибропогружатели давят на трубу собственным весом и передают ей низкоамплитудные колебания частотой от 200 до 3000 к/мин, под воздействием которых шпунт плавно входит в почву.
Данный метод эффективен в грунтах любого типа – глина, супеси, пески, вибропогружение не сопровождается деструктивными воздействиями на почву либо фундаменты расположенных рядом зданий, поэтому его можно применять в застроенной черте города.
Ограждение котлованов трубошпунтом происходит в несколько этапов:
- На место проведения работ приезжает копровая установка, доставляется шпунт и переходные элементы. Материалы складируются по площадке так, чтобы схема перемещения копра при работе была максимально оптимизирована.
- Специалисты размечают шпунтовую стенку по периметру котлована, после чего копр переезжает на первую точку погружения и подтягивает лебедкой трубу.
- Конструкция стропуется, поднимается и устанавливается в вертикальное положение. Затем труба сопрягается с вибропогружателем и погружается в грунт на проектную глубину. Таким образом трубы устанавливаются до тех пор, пока ограждение не сомкнется вокруг котлована.
Монтаж шпунта требует высокой квалификации от оператора копровой установки, поскольку при неправильной частоте либо силе ударов шпунт может деформировать замок соседний трубы, что потребует ее извлечения и повторного погружения.

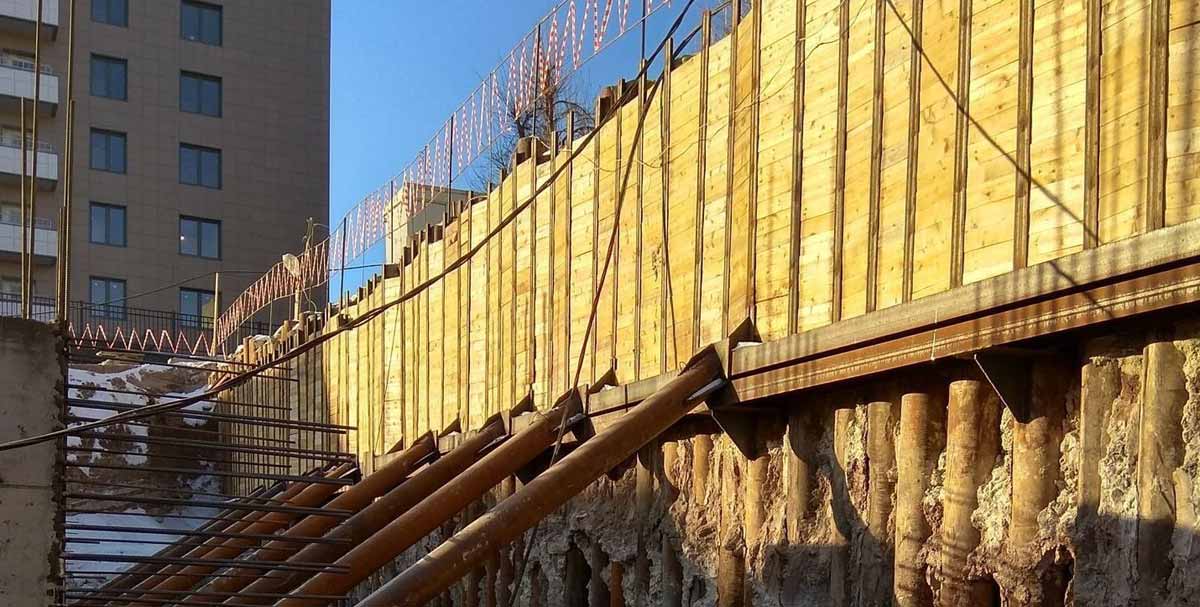

Комплекс работ по устройству шпунтового ограждения котлована при строительстве многоэтажного жилого дома, выполненный специалистами "АрктикГидроСтрой"
Как рассчитать шпунтовое ограждение котлована?
Правила расчета шпунтовых стенок приведены в нормативе СНиП №2.09-03.
Перед проектировщиком стоит задача определить размер труб и глубину, на которую их необходимо погружать. В паспорте каждого типоразмера шпунта указана величина его устойчивость к опрокидыванию и прочность стенки, в процессе расчетов нужно узнать, какие нагрузки будут действовать на ограждение в конкретных условиях, и по ним выбрать подходящий вариант.
По результатам расчетов оформляется технологическая карта. В ней проектировщик указывает необходимый типоразмер и количество шпунта, технику для его погружения, а также дает рекомендации по проведению монтажных работ.
Предлагаем вашему вниманию пример формул для расчета шпунтового ограждения котлована.
, где:
- Su – требуемая устойчивость шпунта;
- R – коэфф. работы шпунта в грунте;
- Nz – коэфф. запаса надежности;
- Po – момент защемления ограждения грунтом.
, где:
- D – величина на квадратный метр стенки;
- S – сопротивление шпунта к опрокидыванию;
- O – прочность шпунта по материалу;
- R – коэфф. работы шпунта в грунте.
, в которой также необходимо определить
, где:
- Es – эпюра давления почвы на ограждение;
- 2md –наибольший момент давления;
- х – пассивное воздействие почвы на стенку;
- у – активное воздействие на стенку.
Наши услуги по шпунтовому ограждению котлована
Компания «Арктик Гидро Строй» занимается обустройством шпунтовых ограждений более 10-ти лет. Мы предлагаем полный спектр услуг по шпунтовым работам – поставку металлоконструкций, проектирование, установку и демонтаж стенок.
В распоряжении нашей компании находится парк современной копровой техники и команда опытных сотрудников, прекрасно знающих свою работу. Если вы заинтересованы в поиске надежного подрядчика, обращайтесь в «Акртик Гидро Строй», и менеджеры фирмы ответят на все интересующие вас вопросы.
По всем вопросам звоните: 8 800 707-72-09
Рассчитайте массу шпунта для своего проекта
На странице прайса можно узнать стоимость шпунта.
Устройство шпунта из труб У нас большой парк спецтехники и собственный склад с трубошпунтом Быстро и качественно проводим монтаж шпунтового ограждения из труб в Воронеже, Воронежской области и в других регионах...
Извлечение труб вибропогружателем
Извлечение труб шпунтового ограждения Профессионально демонтируем шпунт. Оплата работ за счет материала. Демонтируем трубы и трубошпунт вибропогружателями, сохранив ограждающий материал в целостности и...
Погружение трубошпунта Выполняем погружение трубошпунта вибропогружателями в Воронеже, Воронежской области и в других регионах России. У нас можно приобрести трубошпунт и шпунтовые сваи любых типов, а также...
